RTLS-платформа для безопасности, аналитики и управления

Система определения местоположения и отслеживания объектов в реальном времени «Позитрон» для контроля людей, техники и объектов

Запросить демо Скачать презентацию

Экосистема из

трёх компонентов

локатор

«Пульс»

метка

«Эхо»

сервер

«Ядро»

Локатор«Пульс»

Описание

Характеристики

Роль в системе

Принимает сигналы меток, формирует измерения и передаёт их в серверный контур для расчёта координат

Методы позиционирования

поддерживает UWB, BLE и сценарии с угловыми и дальномерными измерениями в зависимости от конфигурации системы

Подключение и питание

Ethernet и питание по PoE — данные и электропитание по одному кабелю, без отдельной силовой инфраструктуры

Ключевые компоненты

промышленный управляющий контроллер, выделенный радиоконтроллер BLE/NFC и специализированный UWB-приёмопередатчик

Сетевые и силовые параметры

Ethernet, питание по PoE+ (IEEE 802.3at Type 2), внутренние линии 3,3 В / 5 В / 12 В

Антенные и ВЧ-интерфейсы

BLE 2400–2485,5 МГц, NFC 13,56 МГц, 4 канала UWB, разъёмы SMA, uFL, IDC-10

Антенная архитектура

использует антенную решётку и радиочасть, необходимые для пространственного анализа сигнала и повышения точности

Эксплуатационный контур

имеет локальный сервисный интерфейс для настройки, диагностики и контроля состояния на объекте

Монтаж и размещение

устанавливается в известных координатах и образует измерительную инфраструктуру под конкретную геометрию площадки

Аппаратная архитектура

модульная конструкция: базовая плата управления и питания PoE + сменный радиомодуль UWB/BLE

Условия эксплуатации

промышленный диапазон от −40 до +85 °C, стойкость к вибрациям и расчёт на длительную эксплуатацию на объекте

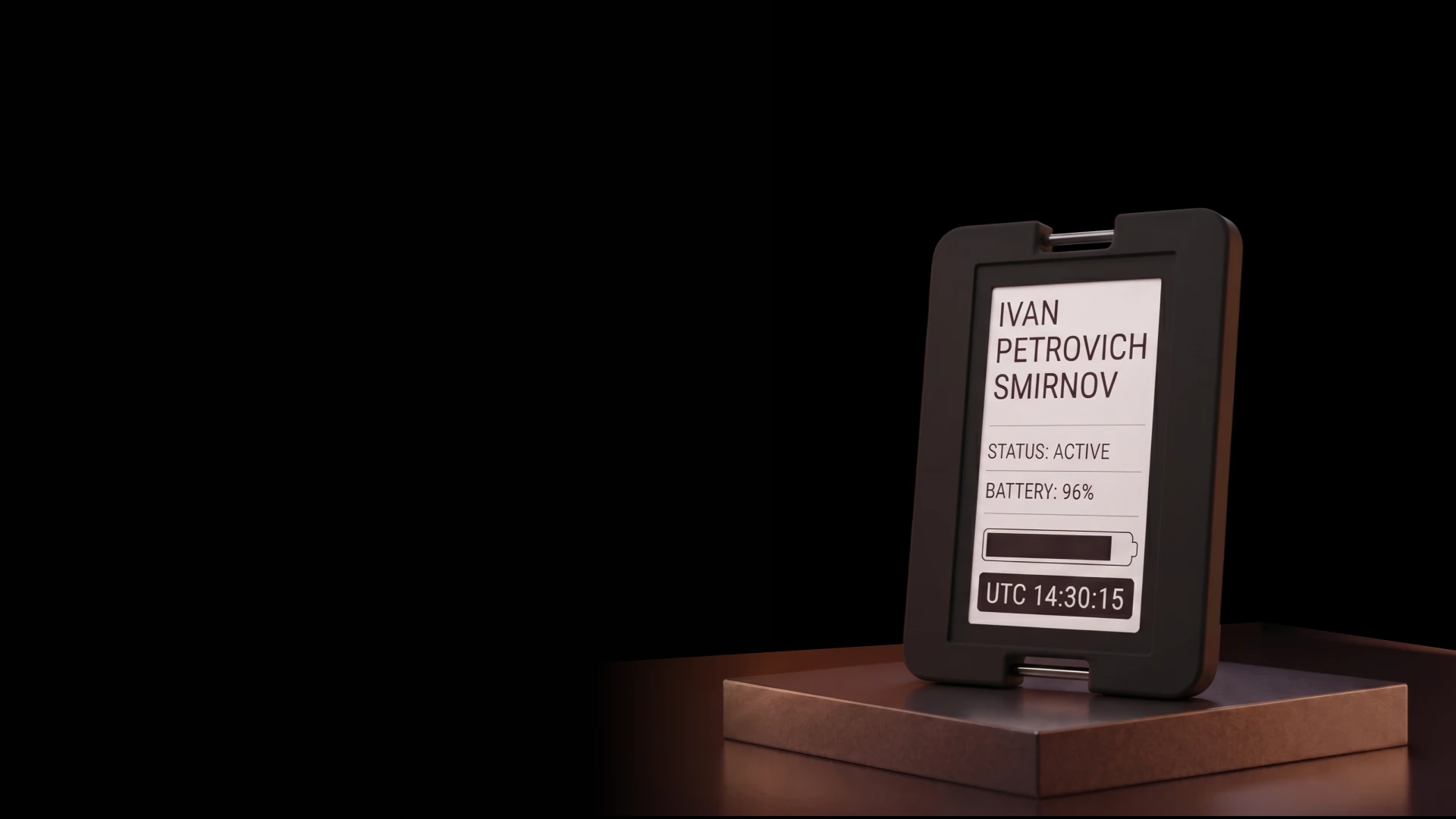

Метка«Эхо»

Описание

Характеристики

Передача сигнала

Отправляет радиосигналы и телеметрию, на основе которых система определяет местоположение и фиксирует события

Сценарии применения

Подходит для персонала, техники, контейнеров, оборудования и других объектов, которые нужно отслеживать в реальном времени

Автономность

Рассчитана на практическую эксплуатацию в реальных сценариях, где важны энергоэффективность и управляемое обслуживание

Телеметрия и события

Может быть источником дополнительных данных о состоянии, перемещении, активности или сценарных событиях

Назначение

Закрепляется на человеке, технике или активе и делает объект наблюдаемым в цифровом контуре

Форм-фактор

Может использоваться как носимое или устанавливаемое устройство в зависимости от сценария эксплуатации

Интерфейсы и оповещение

BLE 6.0, USB в режимах VCP/HID, кнопка, опционально NFC и сенсорный экран, E-Ink-дисплей, вибро, звук и световая индикация

Аппаратная платформа

связка энергоэффективного радиоконтроллера и UWB-приёмопередатчика; архитектура допускает переход на чипы следующего поколения

Дальность и частота обновления

не менее 100 м в прямой видимости; частота обновления координат 1–10 Гц в зависимости от конфигурации системы

Защита

исполнение IP68, устойчивость к ударам, падению и вибрациям для носимого промышленного применения

Форм-фактор

формат утолщённой карты, до 91 × 54 × 7,5 мм, масса до 51 г, варианты крепления под бейдж и магнитное крепление

Автономность и питание

до 24 часов в RTLS-режиме, до 30 суток ожидания; зарядка через USB-C, поддержка транспортного режима

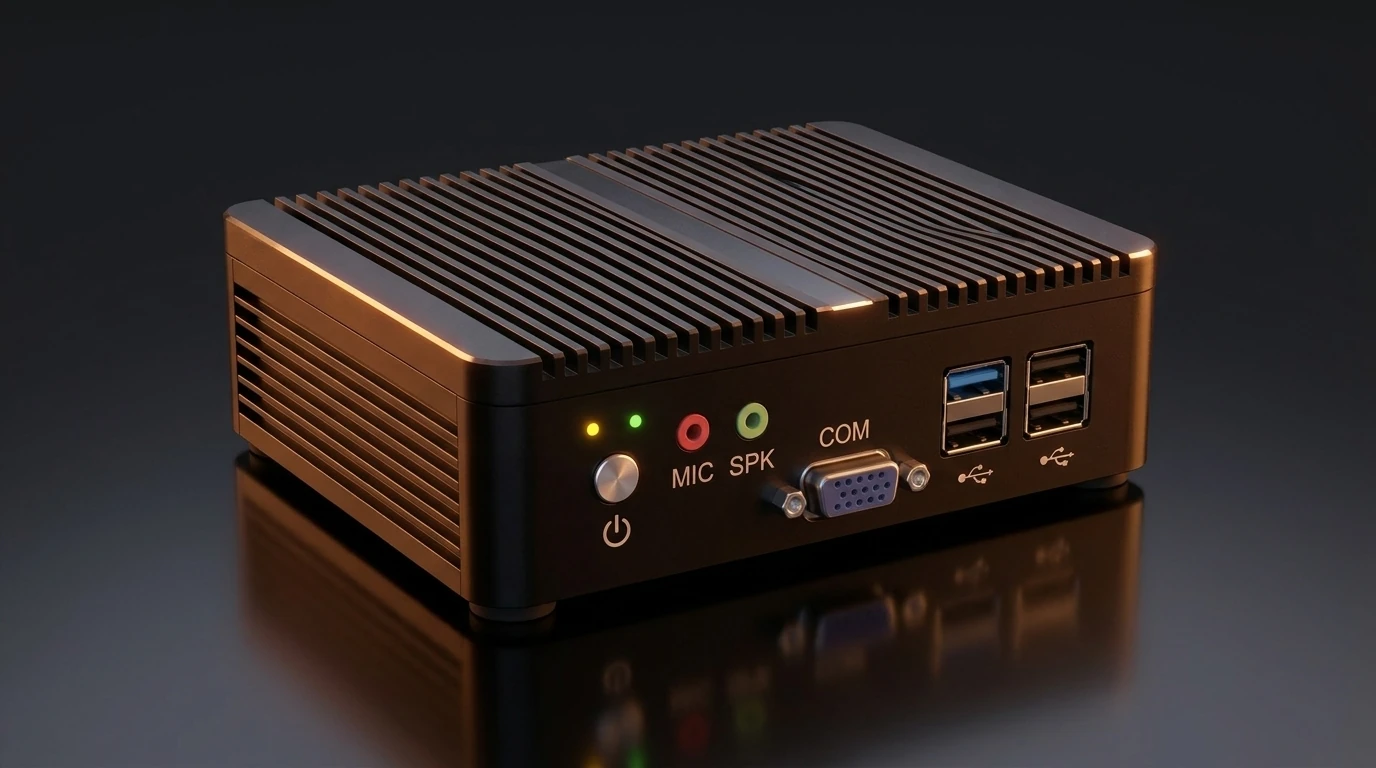

Сервер«Ядро»

Вычисление координат

Выполняет расчёт положения объектов в реальном времени с учётом выбранных методов позиционирования и конфигурации площадки

Аналитика

Формирует основу для отчётности, анализа маршрутов, инцидентов

Визуализация

Предоставляет 2D- и 3D-представление сцены, маршрутов, зон, событий и истории перемещений

Роль в архитектуре

Собирает измерения от локаторов, обрабатывает их и превращает в координаты, события и цифровую картину объекта

Интеграция

Отдаёт данные через API, события и телеметрию для связи с ERP, WMS, MES, SCADA, СКУД и другими системами

Локальное развёртывание

Работает внутри контура заказчика, что важно для безопасности, управляемости и соответствия требованиям объекта

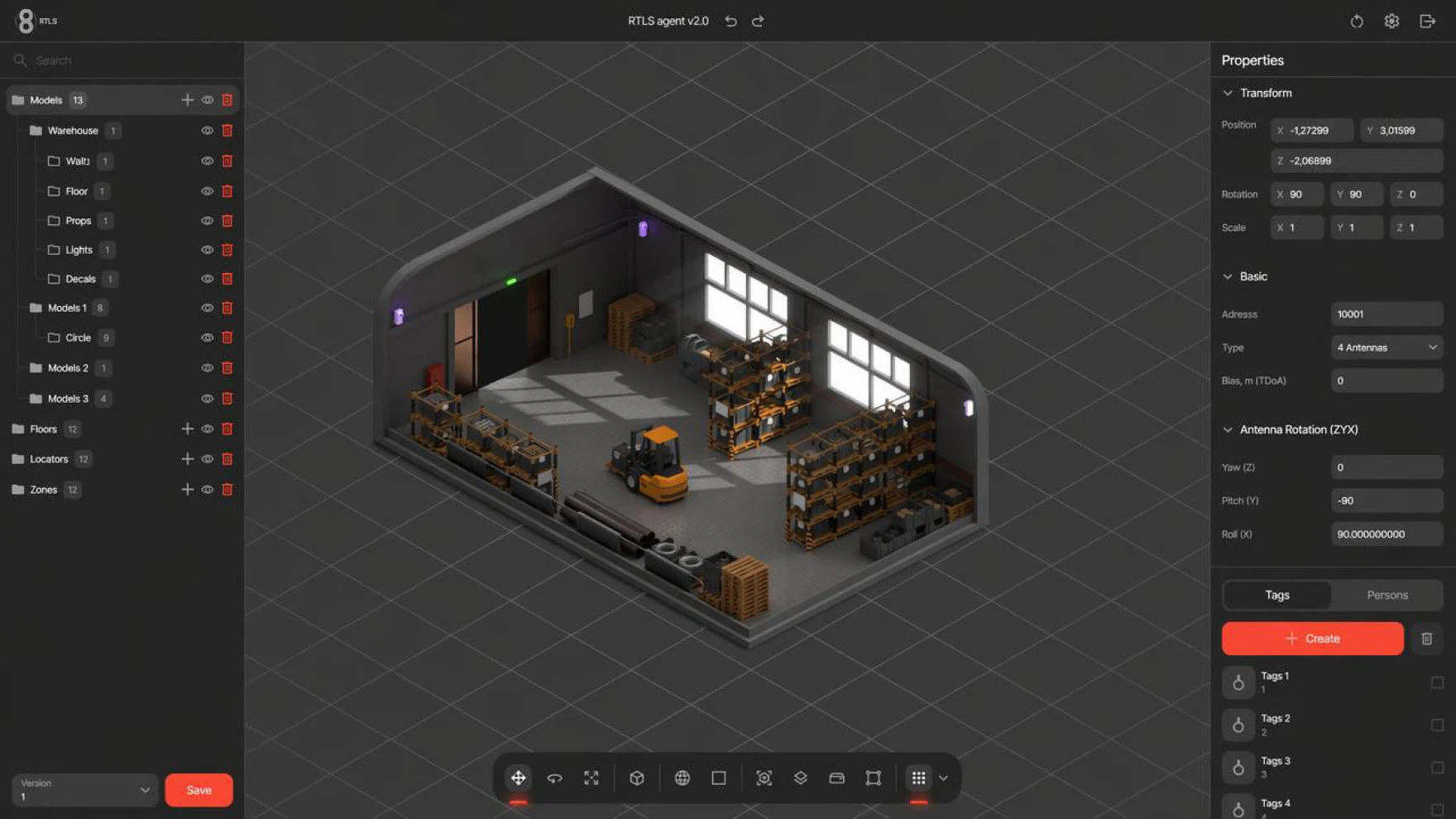

Административная панель — единый контур управления системой «Позитрон»

Роль в системе

единая точка работы оператора, инженера и администратора с системой: мониторинг, конфигурация, аналитика и управление инцидентами

2D- и 3D-визуализация

отображает сцену объекта, размещение локаторов, перемещения объектов, маршруты, зоны и события в реальном времени

Управление сценариями

настройка зон, правил, событий, оповещений и сценариев реагирования под конкретные процессы заказчика

Аналитика и отчётность

построение отчётов по перемещениям, инцидентам, KPI и эффективности — основа для внедрения и масштабирования

Администрирование

управление пользователями, ролями, правами доступа, конфигурацией инфраструктуры и обновлениями

Локальная работа

функционирует внутри контура заказчика, без зависимости от внешних облачных сервисов

От сигнала метки до координат, событий и действий — в едином контуре

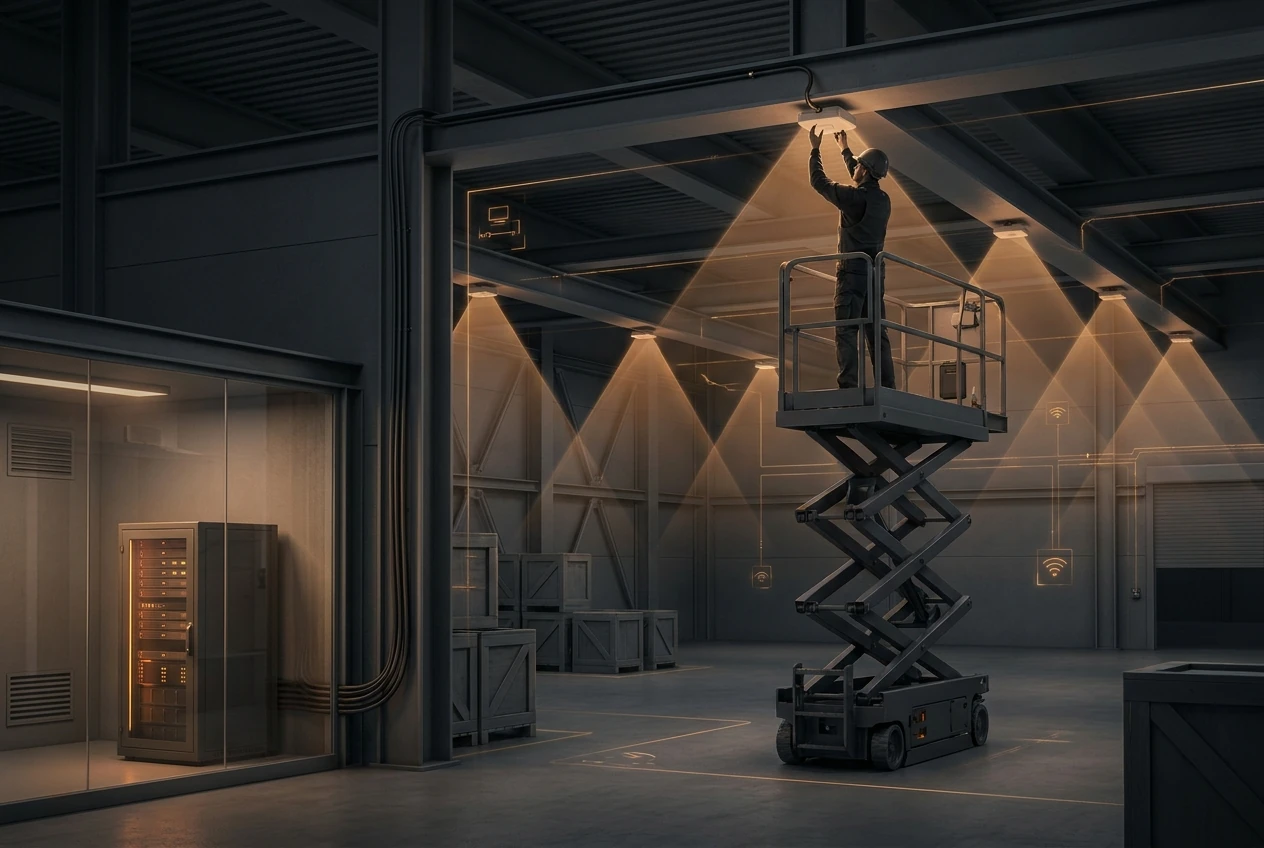

Размещение инфраструктуры

Локаторы устанавливаются на объекте в заранее известных координатах и формируют измерительную инфраструктуру

Передача сигнала меткой

Метки отправляют радиосигналы и телеметрию, по которым система фиксирует присутствие и движение объектов

Получение сигнала локатором

Локаторы принимают сигналы, определяют параметры измерения и передают их в вычислительный контур

Расчёт координат сервером

Сервер обрабатывает поступившие данные и рассчитывает положение объекта в реальном времени

Отображение и действия

Координаты, события и маршруты отображаются в интерфейсах, анализируются и передаются во внешние системы

UWB, BLE и 3D AoA чтобы выбирать метод под задачу,
а не подстраивать задачу под метод

UWB

для высокой точности

Используется там, где критично точно определять положение людей, техники или объектов внутри площадки

BLE

для массовых и энергоэффективных сценариев

Подходит для задач, где важны длительная автономность меток, широкое покрытие и экономичная эксплуатация

NFC

для идентификации и сервисных операций

Ближняя бесконтактная связь 13,56 МГц: привязка метки к сотруднику или активу и сервисные операции касанием

TWR

для контролируемых измерений расстояния

Метка и локатор обмениваются UWB-кадрами; по времени прохождения сигнала вычисляется расстояние с точностью до десятков сантиметров

TDoA

для масштабируемого позиционирования сервером

позволяет работать в сценариях, где особенно важны масштаб и архитектурная эффективность инфраструктуры

3D AoA

для анализа направления

даёт возможность определять азимут и угол, дополняя дальномерные измерения информацией о направлении прихода сигнала

Готовые интерфейсы для мониторинга, настройки и повседневной работы с системой

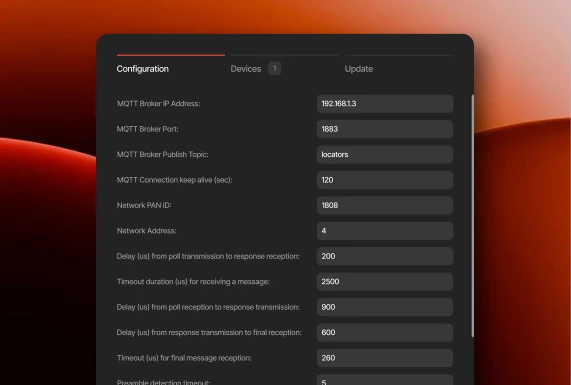

Административная панель сервера «Ядро»

Мониторинг, аналитика, настройки и управление

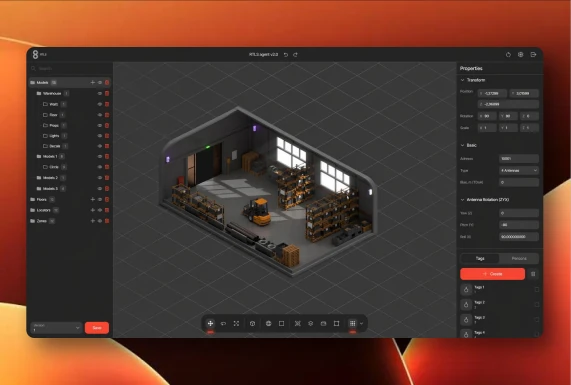

Локальная панель локатора «Пульс»

Настройка, диагностика и сервисный контур

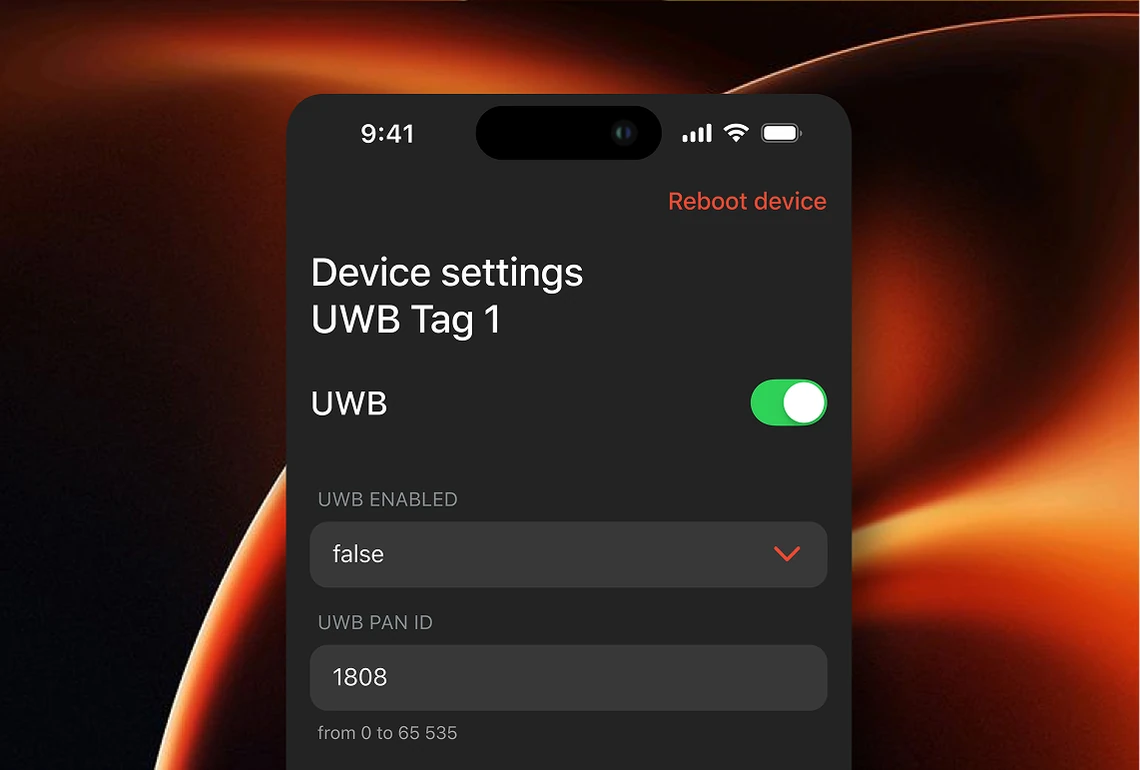

Мобильное приложение «RTLS Manager»

Работа с системой в полевых и эксплуатационных сценариях

Интеграция с системами заказчика, где уже живут процессы, безопасность и учёт

СКУД

система контроля и управления доступом

чтобы связывать данные доступа и данные реального местоположения в одном контуре безопасности

API

интерфейсы и каналы обмена данными

базовые механизмы обмена, через которые «Позитрон» передаёт данные во внешние системы

IoT

платформы аналитики и интернета вещей

чтобы передавать телеметрию, события, маршруты и историю во внешние витрины данных, отчётность и цифровые панели

ERP

система управления ресурсами и бизнес-процессами предприятия

чтобы связывать данные о перемещениях с бизнес-процессами, персоналом, активами, заявками и учётными сущностями компании

WMS

система управления складом

чтобы использовать данные позиционирования в складских сценариях: поиск объектов, контроль маршрутов, зоны операций и логистика внутри склада

MES

система диспетчеризации производственных процессов

чтобы связывать перемещения людей, техники и материалов с производственными операциями и исполнением процессов на площадке

SCADA

система диспетчерского контроля и сбора данных

чтобы включать события RTLS в общий контур диспетчеризации, мониторинга и управления объектом

VMS

системы видеонаблюдения

чтобы по событию RTLS поднимать кадр ближайшей камеры и подтверждать инцидент видеозаписью

Одна RTLS-платформа для промышленности, логистики, безопасности и закрытых объектов

Безопасность, управляемость и измеримый эффект — ценность, которую можно показать на реальном объекте

Ценность для бизнеса и эксплуатации

повышение безопасности

снижение потерь времени

цифровизацию процессов

прозрачность маршрутов, событий и инцидентов

базу для аналитики, KPI и ROI

Почему это удобно внедрять

Ethernet + PoE — простой монтаж

локальное размещение внутри контура заказчика

собственная аппаратная и программная платформа

гибридные методы позиционирования под геометрию площадки

масштабируемость под объект
